东莞市优耐机械科技有限公司Dongguan Younai Machinery Technology Co., LTD

2、产品型号：YN-视觉纠偏定位热转印机

热转印机是将预先印刷好的热转印膜通过加热转换、加压后图文转印到各类承印物，是一种新型印刷设备。其生产率高、经济效益显著、美观大方，是表面印刷加工行业的理想设备。适用于高端包装、化妆品瓶、电子烟、 鱼竿、长杆、锥度件（视觉+摆动复合）、精密电子件的多色套印、LOGO精准对位、异形曲面进行烫印。

1、绿色环保印刷，采用滚珠丝杆轴承导轨，精密高、寿命长、优美经久耐用。

2、气动伺服据客户需求，选用国内外先进配件、可靠实用，数控式、高精度步进、伺服马达，触摸屏显示，可编程，光电及时间跟踪，方便随意加程序改动作。

3、烫印头压力据产品需求可调大小 200-400KG，ET RNB 5-8BAR，升降可调及微调 0-50MM。

4、根据不同产品烫印压力、温度、速度、时间可随工作需求调节。

5、全自动收送花膜，磁粉张力电子数字控制张力大小。

6、整机设置性能先进、耗电少，高精度，操作简便优美耐用。

7、收膜马达品牌：法兰克福，85*86 步进。烫头马达品牌中大，25W，张力马达品牌中大，25W。

8、电控系统为三菱 PLC 可编程控制系统；人机界面操控。

9、检测控制品牌为：台湾阳明，光电接近开关控制系统。

10、核心定义：通过CCD/CMOS工业相机实时捕捉工件/转印膜的定位标记（Mark点/边缘/轮廓），自动计算偏移量，驱动伺服/步进电机实时修正位置，实现微米级精准热转印

1. 视觉采集：相机拍摄工件/膜的Mark点/边缘

2. 图像处理：系统计算偏移量（X/Y/角度）

3. 实时纠偏：伺服驱动工作台/烫头/膜架微调

4. 同步转印：纠偏+旋转/摆动/进给同步执行

5. 闭环反馈：持续检测，全程动态修正

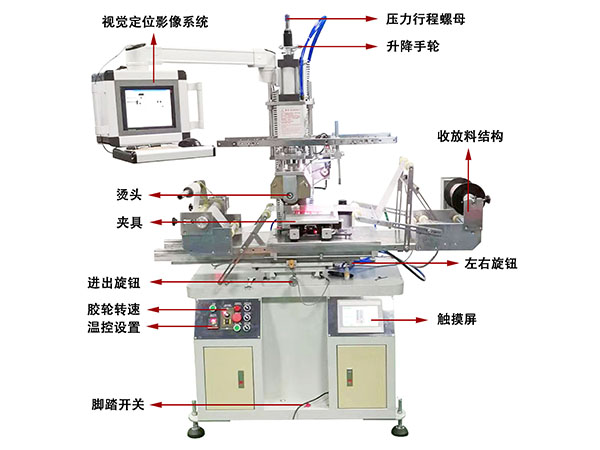

1. 视觉定位系统（核心）

• 工业相机：CCD/CMOS，分辨率1280×1024+

• 镜头：定焦/变焦，适配不同工件尺寸

• 光源：环形/条形LED，消除反光、提升对比度

• 视觉控制器：高速运算，响应≤10ms

2. 精密运动系统

• 伺服电机+滚珠丝杆/直线导轨

• 纠偏行程：X/Y±5~20mm，角度±5°

• 定位精度：±0.01~±0.05mm

3. 热压转印单元

• 加热板/辊：PID控温，±0.5~±1℃

• 压力：气动/伺服，0.3~0.8MPa可调

• 烫辊：耐高温硅胶，软质贴合曲面

4. 膜输送与张力系统

• 自动放/收膜，磁粉张力闭环控制

• 光电色标+视觉双重定位，双重保险

• 自动裁切、废料回收

5. 工件夹持与传动

• 旋转/平移/摆动伺服驱动

• 与视觉纠偏电子同步，轨迹精准

• 适配平面、圆面、锥面、异形件

6. 电控与操作

• PLC+触摸屏，存储≥100组参数

• 一键切换产品，自动匹配纠偏参数

• 故障报警、计数、数据追溯

7. 辅助系统

• 除静电、除尘、冷却（风冷/水冷）

• 安全防护：急停、防护罩、光幕

1.超高精度：视觉定位，误差≤0.05mm

2.自动纠偏：全程动态修正，无需人工干预

3.良率提升：废品率降至0.5%以下

4.效率更高：一人可操作2~3台，省人工

5.兼容性强：平面/圆面/锥面/异形通用

6.稳定可靠：闭环控制，一致性好

7.数据化：支持MES对接，生产可追溯

1.PLC控制，运算速度快，性能稳定；触摸屏显示，人机界面设计，操作简单易懂。配置自动收放料结构，配以台湾阳明感应开关，花膜自动准确定位，大大提高工作效率。

2.机械配件均由大型cnc电脑锣精密加工，喷砂氧化加工，并由慢走丝精密加工，确保达到精度和光滑度。

3.全伺服控制，机器的运行和夹具的运动均由伺服马达控制，配以回转减速系统加精密行星减速结构，保证了整个摆动运动的稳定性，有效解决打皱问题。

4.设备电子元件均为欧美、日系、德系等世界著名名牌，机架及关键零部件均为cnc精密加工而成。

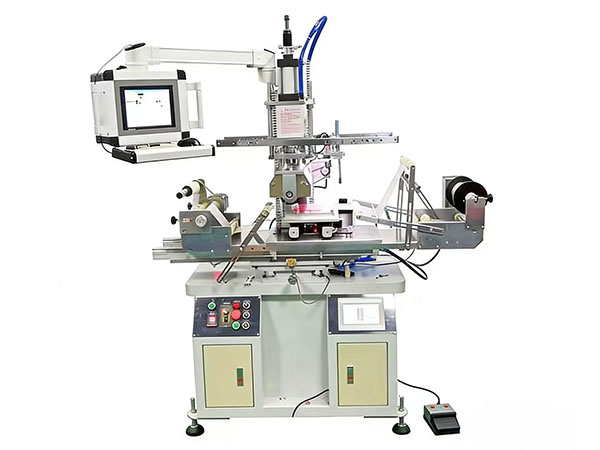

视觉纠偏定位热转印机
