东莞市优耐机械科技有限公司Dongguan Younai Machinery Technology Co., LTD

一、 1、产品品牌：优耐机械

2、产品型号：YN-长圆杆热转印机

二、本机工艺适用范围：

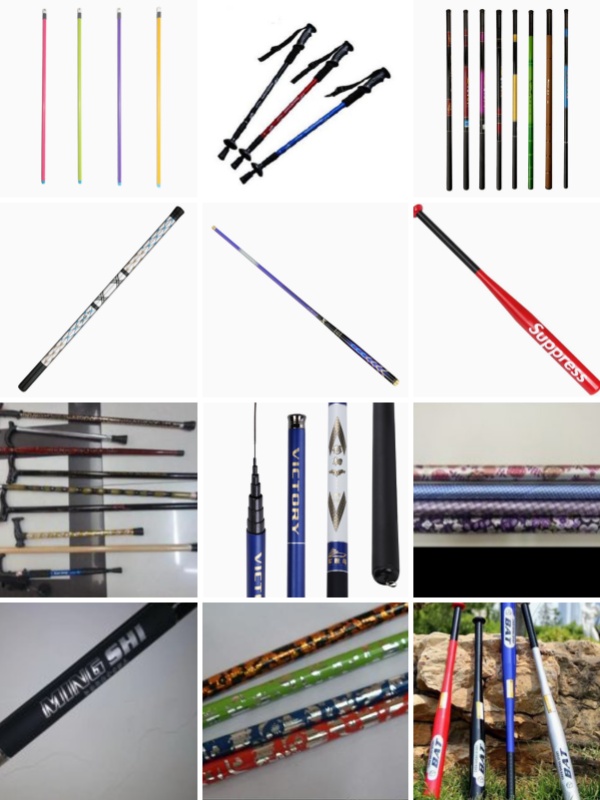

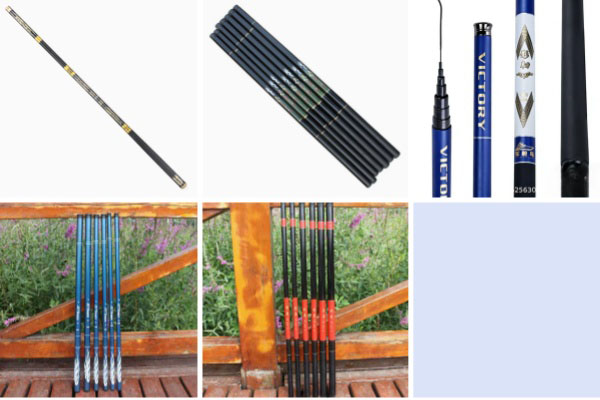

热转印机是将预先印刷好的热转印膜通过加热转换、加压后图文转印到各类承印物，是一种新型印刷设备。其生产率高、经济效益显著、美观大方，是表面印刷加工行业的理想设备。适用于鱼竿、路亚竿、台钓竿、长炮竿、玻璃纤维/碳素杆、棒球棍、锥度管、长圆管等制品的曲面，圆面上进行烫印。

三、机器特点：

1、绿色环保印刷，采用滚珠丝杆轴承导轨，精密高、寿命长、优美经久耐用。

2、气动伺服据客户需求，选用国内外先进配件、可靠实用，数控式、高精度步进、伺服马达，触摸屏显示，可编程，光电及时间跟踪，方便随意加程序改动作。

3、烫印头压力据产品需求可调大小 200-400KG，ET RNB 5-8BAR，升降可调及微调 0-50MM。

4、根据不同产品烫印压力、温度、速度、时间可随工作需求调节。

5、全自动收送花膜，磁粉张力电子数字控制张力大小。

6、整机设置性能先进、耗电少，高精度，操作简便优美耐用。

7、收膜马达品牌：法兰克福，85*86 步进。烫头马达品牌中大，25W，张力马达品牌中大，25W。

8、电控系统为三菱 PLC 可编程控制系统；人机界面操控。

9、检测控制品牌为：台湾阳明，光电接近开关控制系统。

四、整机结构（七大模块）

1. 机架与托辊系统

• 重型铸铁/厚钢板机架，长杆不变形

• V型/滚轮托辊，适配φ10~φ100mm鱼竿

• 轴向移动：伺服/步进驱动，行程500~1500mm

2. 旋转驱动

• 伺服电机+同步带，转速可调

• 与轴向移动电子同步，保证图案均匀

3. 加热烫印单元

• 烫辊：耐高温硅胶/氟橡胶，软质贴合曲面

• 加热：铸铝加热板/辊，室温~400℃，PID±1℃

• 压力：气缸/液压，0.3~0.8MPa可调，保压

4. 膜输送系统

• 放膜+收膜+磁粉张力控制

• 光电色标定位，误差≤±0.5mm

• 自动裁切、废料回收

5. 摆动/锥度补偿（摆动款）

• 伺服驱动扇形摆动，角度0°~30°可调

• 与旋转速度联动，精准匹配锥面展开轨迹

6. 电控系统

• PLC+触摸屏，存储多组工艺参数

• 手动/半自动/全自动，计数、故障报警

• 支持远程监控与数据导出

7. 辅助系统

• 冷却：风冷/水冷，快速降温

• 除尘：离子风枪，提升附着力

• 安全：急停、防护罩、过载保护

五、配件特点：

1.PLC控制，运算速度快，性能稳定；触摸屏显示，人机界面设计，操作简单易懂。配置自动收放料结构，配以台湾阳明感应开关，花膜自动准确定位，大大提高工作效率。

2.机械配件均由大型cnc电脑锣精密加工，喷砂氧化加工，并由慢走丝精密加工，确保达到精度和光滑度。

3.全伺服控制，机器的运行和夹具的运动均由伺服马达控制，配以回转减速系统加精密行星减速结构，保证了整个摆动运动的稳定性，有效解决打皱问题。

4.设备电子元件均为欧美、日系、德系等世界著名名牌，机架及关键零部件均为cnc精密加工而成。

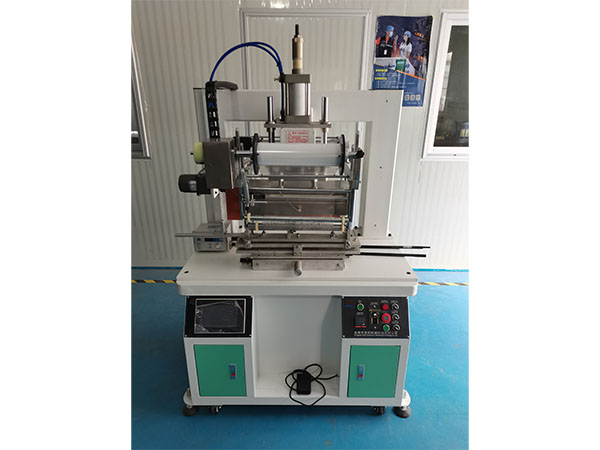

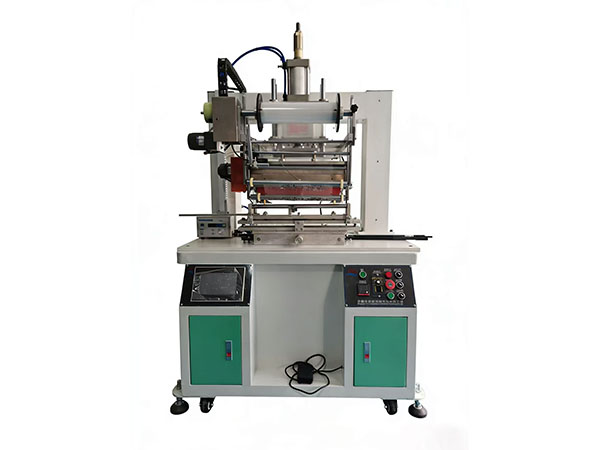

七、机器示图
