东莞市优耐机械科技有限公司Dongguan Younai Machinery Technology Co., LTD

2、产品型号：YN-250锥度摆动型热转印机

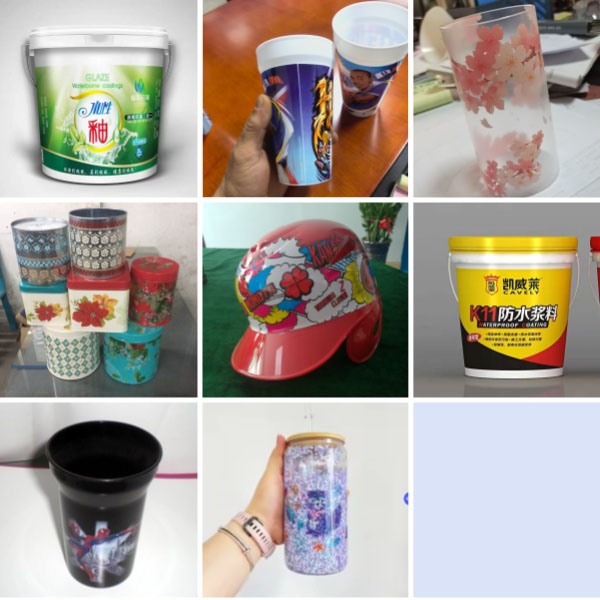

热转印机是将预先印刷好的热转印膜通过加热转换、加压后图文转印到各类承印物，是一种新型印刷设备。其生产率高、经济效益显著、美观大方，是表面印刷加工行业的理想设备。适用于塑料、木材、金属、皮革、玻璃、建材等制品的平面、曲面，圆面上进行烫印。

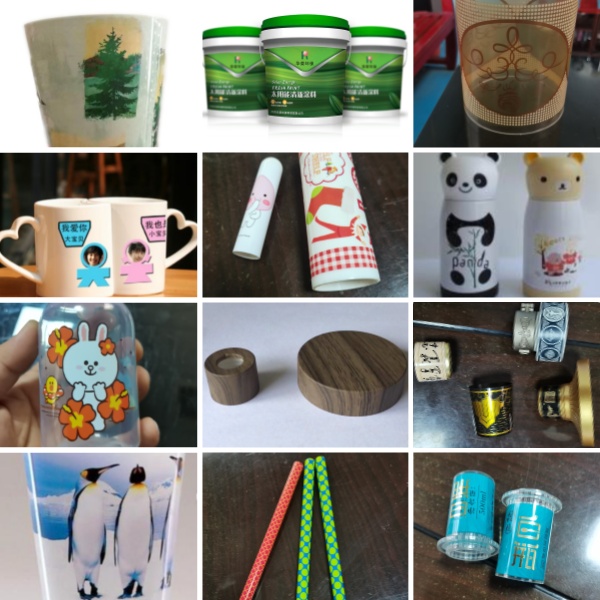

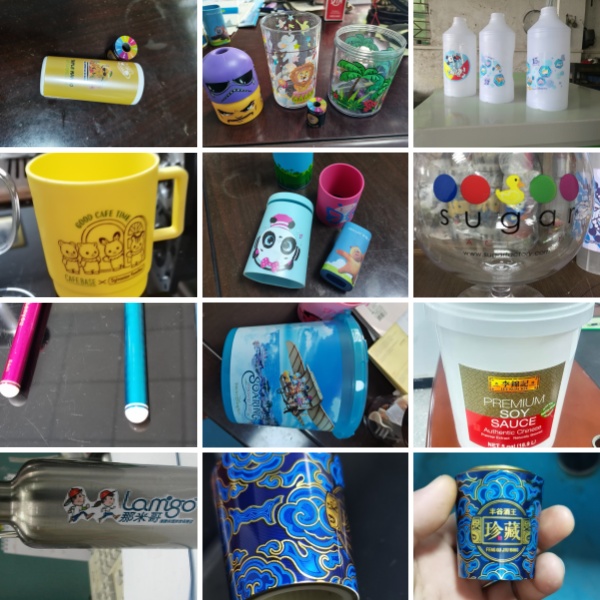

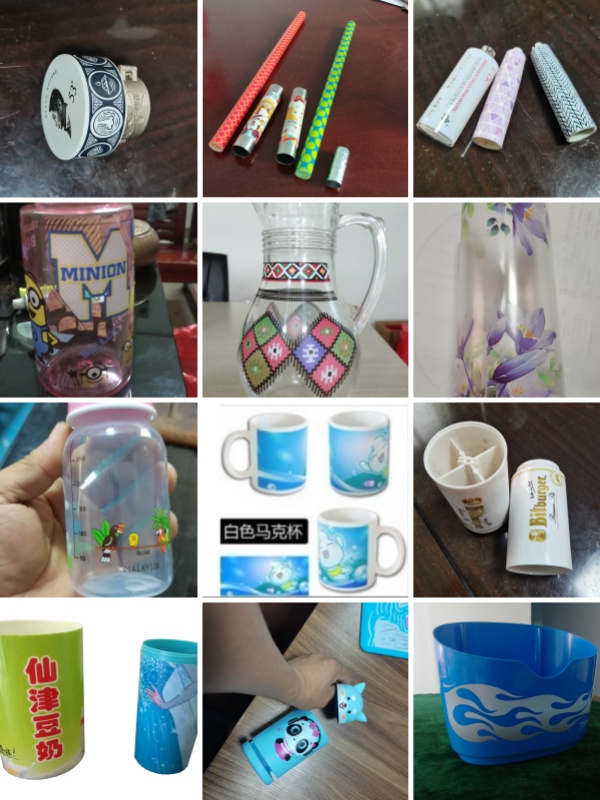

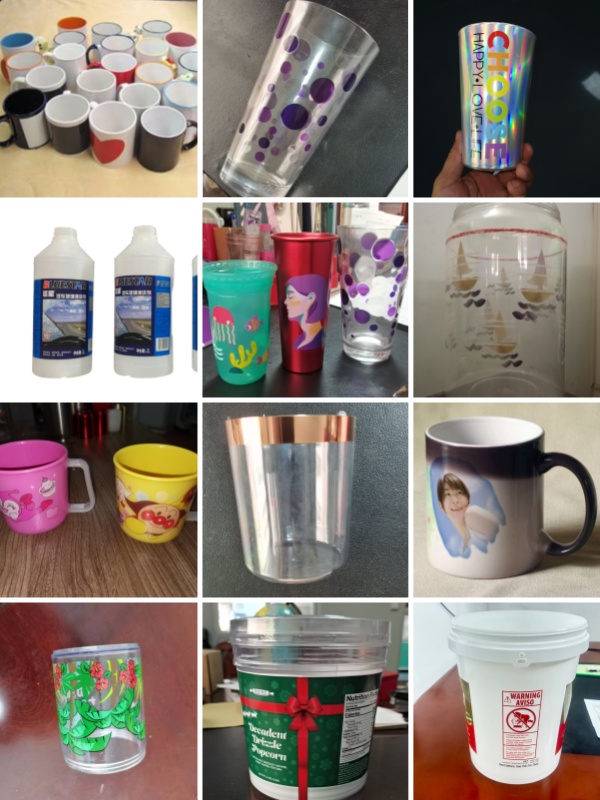

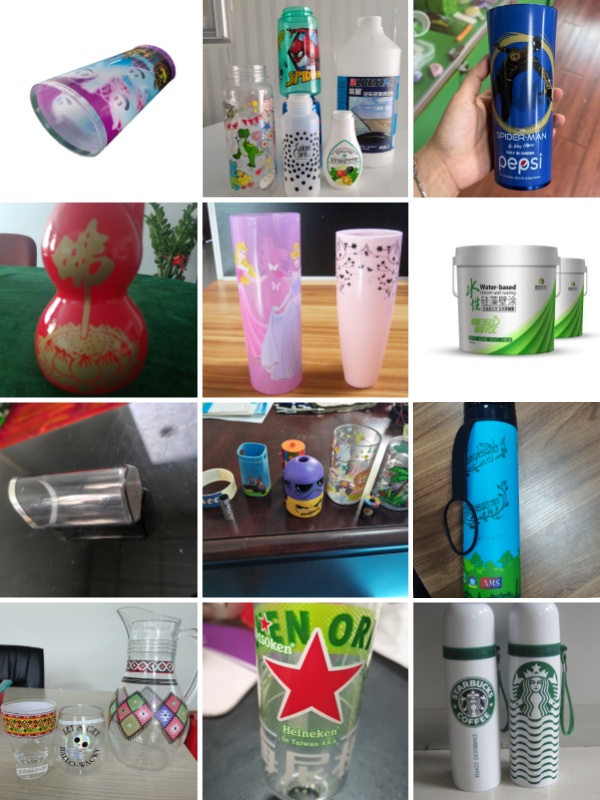

（1）核心介绍：该设备通过三轴协同配合，搭配电热转印辊、活动膜架等组件，能精准匹配工件锥度调整运动轨迹，解决传统设备转印锥形工件时易出现的图案变形、起皱问题。它可将图案一次性转印到塑料、金属、玻璃等材质的工件上，像化妆品口红管、不锈钢杯、塑料杯、五金工具柄等都是其常见加工对象，能大幅提升产品外观质感与附加值。

（2）转印精准：XYZ三轴伺服配合扇形参数轨迹运行，搭配传感器与双速收膜设计，图案对接精准且不变形；输入工件口周长、底周长等参数即可自动运算动作轨迹，条形码、二维码转印后依旧清晰易读。

（3）操作便捷易上手：采用PLC触控控制系统，参数设置简单，可自动追踪相应参数，还支持预设程序；换模和调试流程简便，夹具底座可调节角度与位置，新手也能快速掌握。

（4）绿色环保印刷，采用滚珠丝杆轴承导轨，精密高、寿命长、优美经久耐用。

（5）气动油压可跟据客户需求：选用国内外先进配件、可靠实用、数控式高精度步进马达，触摸显示、可编程、光电及时间跟踪，方便随意改动作。

（6）烫印头压力据产品需求可调大小200-800kg，用气5-8bar，升降可调及微调0-50mm。

（7）根据不同产品的烫印压力、温度、速度、时间、锥度可随工作需求调整。

（8）全自动收送花膜和张力大小结构。

（9）整机设置性能先进、耗电少、高精度、操作简便优美耐用。

（10）有效转印加工宽度为250mm，有效转印直径为380mm、胶轮直径为100mm。下压为气动式。

1. 立式摆动（最主流）

• 烫头与导膜架整体做扇形摆动

• 工件只旋转不摆动

• 精度高、稳定性好

• 适合锥度 ≤10° 常规产品

2. 卧式摆动

• 工作台/工件座摆动

• 烫头不动

• 适合大锥度、大直径、重型工件

• 锥度可达 15°~20°

3. 立式旋转多工位摆动

• 靠胶辊搓动+摆动实现转印

• 多用于软质、薄壁、易变形产品

• 机械手自动上下料、双流水线收放料

4.核心特点：摆动轨迹 = 锥面展开扇形轨迹

保证转印过程膜与工件表面始终贴合，不拉伸、不变形。

1.PLC控制，运算速度快，性能稳定；触摸屏显示，人机界面设计，操作简单易懂。配置自动收放料结构，配以台湾阳明感应开关，花膜自动准确定位，大大提高工作效率。

2.机械配件均由大型cnc电脑锣精密加工，喷砂氧化加工，并由慢走丝精密加工，确保达到精度和光滑度。

3.全伺服控制，机器的运行和夹具的运动均由伺服马达控制，配以回转减速系统加精密行星减速结构，保证了整个摆动运动的稳定性，有效解决打皱问题。

4.设备电子元件均为欧美、日系、德系等世界著名名牌，机架及关键零部件均为cnc精密加工而成。

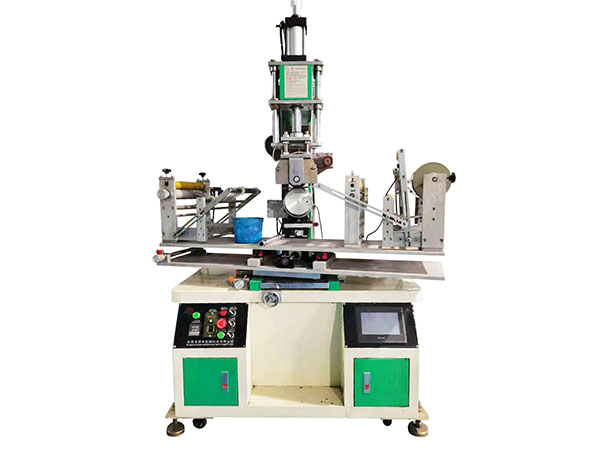

小锥度立式摆动机

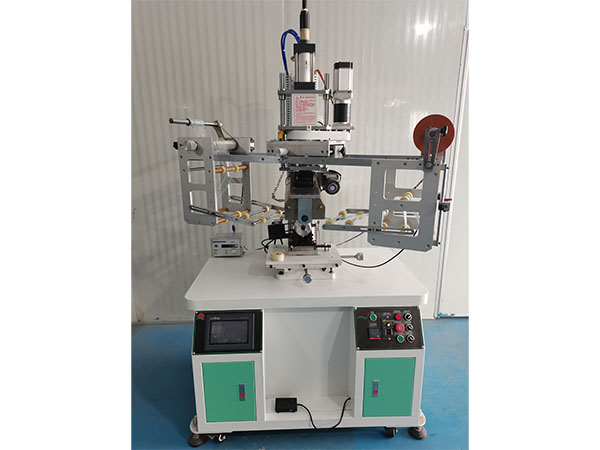

卧式锥度摆动机

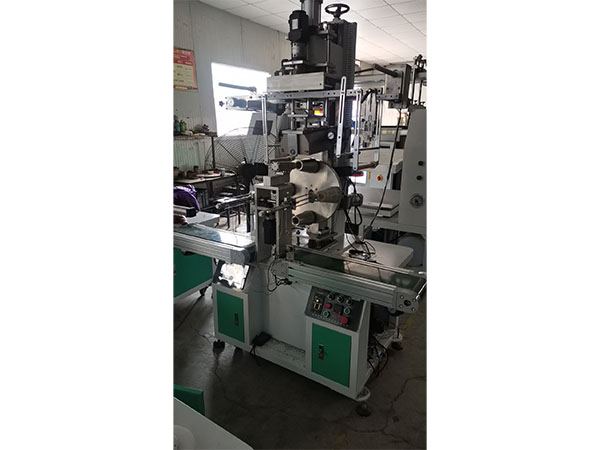

立式大锥度摆动机

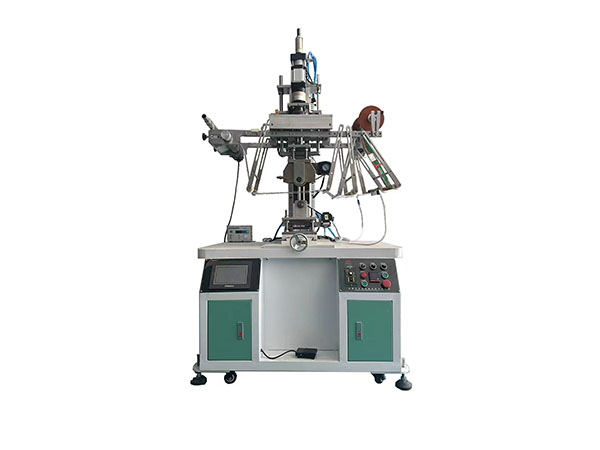

立式转盘锥度摆动机
