一、 1、产品品牌：优耐机械

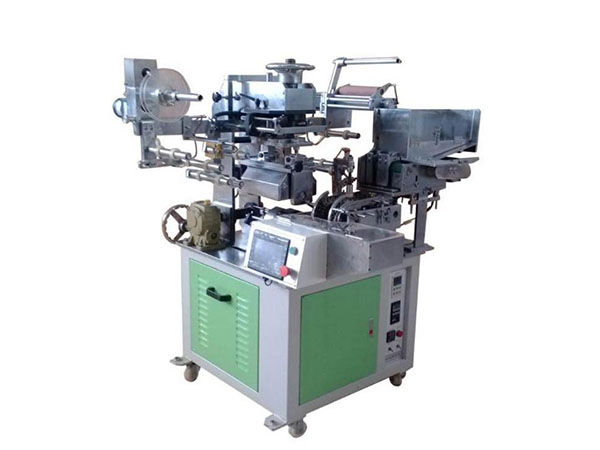

2、产品型号：YN-笔杆热转印机

二、本机工艺适用范围：

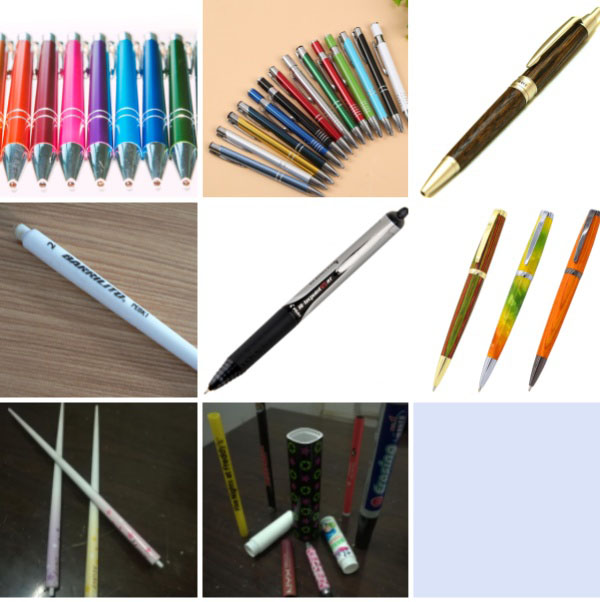

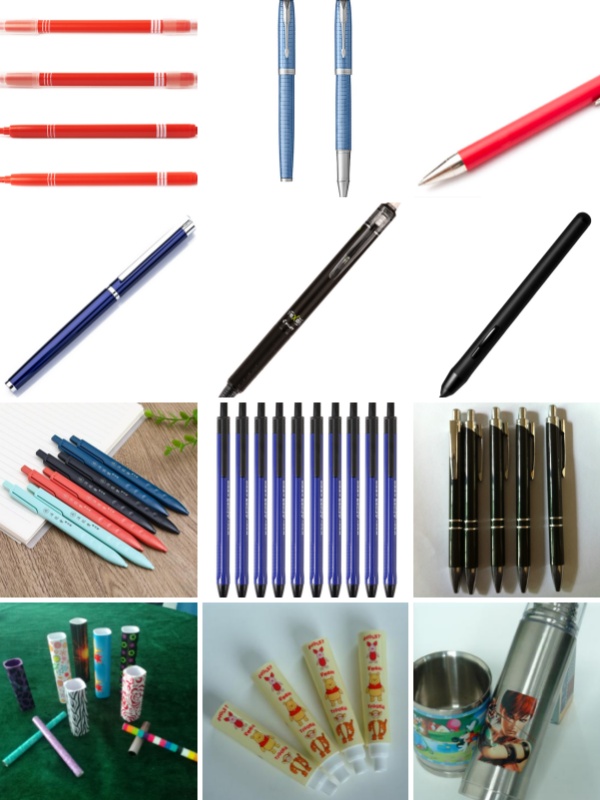

笔杆热转印机是专为笔杆、铅笔、眉笔、口红管等细长圆柱/多角杆设计的仿形+整周热转印专用设备，解决小直径、长杆、整圈图案转印难题，是制笔行业主流印刷设备。将预先印刷好的热转印膜通过加热转换、加压后图文转印到各类承印物。其生产率高、经济效益显著、美观大方，是表面印刷加工行业的理想设备。适用于圆珠笔、中性笔、铅笔、钢笔、记号笔、白板笔、眉笔、口红管；材质适用于塑料（ABS/PP/PC）、金属（铝/铜）、木质、亚克力、EVA笔杆等制品的曲面，圆面上进行烫印。

三、机器特点：

1、绿色环保印刷，采用滚珠丝杆轴承导轨，精密高、寿命长、优美经久耐用。

2、气动伺服据客户需求，选用国内外先进配件、可靠实用，数控式、高精度步进、伺服马达，触摸屏显示，可编程，光电及时间跟踪，方便随意加程序改动作。

3、烫印头压力据产品需求可调大小 200-400KG，ET RNB 5-8BAR，升降可调及微调 0-50MM。

4、根据不同产品烫印压力、温度、速度、时间可随工作需求调节。

5、全自动收送花膜，磁粉张力电子数字控制张力大小。

6、整机设置性能先进、耗电少，高精度，操作简便优美耐用。

7、收膜马达品牌：法兰克福，85*86 步进。烫头马达品牌中大，25W，张力马达品牌中大，25W。

8、电控系统为三菱 PLC 可编程控制系统；人机界面操控。

9、检测控制品牌为：台湾阳明，光电接近开关控制系统。

四、主要结构（笔杆机标配）

1.机架与送料系统：震动盘/料斗自动上料、链条/滚轮输送、自动掉头/定位。

2.仿形热压单元（核心）

（1）硅胶热辊：φ80–180mm，耐高温、弹性好，适配φ6–25mm笔杆。

（2）加热系统：铸铝/陶瓷加热，PID控温，0–280℃，精度±1–2℃。

（3）压力系统：气动/伺服，0.3–0.7MPa，压力均匀可调。

3.转印膜系统：放膜、收膜、张力控制、光电定位（±0.05mm）。

4.控制系统：PLC+触摸屏，存储多套工艺，自动计数、异常报警。

5.辅助：静电除尘、冷却风机、废料回收。

五、核心原理（笔杆专用）

1. 整周仿形贴合：笔杆旋转+硅胶热辊同步滚动，360°均匀施压，无气泡、无褶皱。

2. 热压转印：加热（120–200℃）+压力+时间，使转印膜油墨升华/热熔，转移并固化在笔杆表面。

3. 同步收膜：转印完成自动剥离收膜，图案完整、无残膜。

六、核心优势（笔杆专用）

1.整周完美转印：360°无死角，无接缝、无气泡、无褶皱。

2.高精度定位：±0.05mm，适合定位标、缺口笔杆。

3.效率高：全自动替代人工，单小时数千支。

4.图案牢度强：耐磨、耐刮、不掉色，优于丝印/移印。

5.环保：无溶剂、无废水，符合环保要求

七、配件特点：

1.PLC控制，运算速度快，性能稳定；触摸屏显示，人机界面设计，操作简单易懂。配置自动收放料结构，配以台湾阳明感应开关，花膜自动准确定位，大大提高工作效率。

2.机械配件均由大型cnc电脑锣精密加工，喷砂氧化加工，并由慢走丝精密加工，确保达到精度和光滑度。

3.全伺服控制，机器的运行和夹具的运动均由伺服马达控制，配以回转减速系统加精密行星减速结构，保证了整个摆动运动的稳定性，有效解决打皱问题。

4.设备电子元件均为欧美、日系、德系等世界著名名牌，机架及关键零部件均为cnc精密加工而成。
